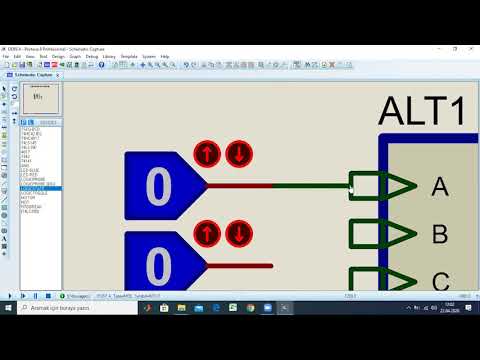

Bilgisayar Destekli Devre Tasarımı Ders 7.2 (SUBCIRCUIT-ALT KATMAN OLUŞTURMA)

SUBCIRCUIT (Alt Katman) Oluşturma

SUBCIRCUIT Nedir?

SUBCIRCUIT, devre tasarımında belirli bir grup bileşeni bir araya getirerek, daha büyük devrelerin daha küçük ve yönetilebilir birimlere ayrılmasını sağlar. Bu yöntem, hem devre tasarımını düzenler hem de daha verimli hale getirir.

Alt Katman Kullanımının Avantajları

• Tasarımın Organize Edilmesi: Büyük devrelerin daha küçük, yönetilebilir parçalara ayrılmasını sağlar.
• Tekrar Kullanılabilirlik: Subcircuit’ler farklı projelerde yeniden kullanılabilir.
• Hata Azaltma: Daha küçük birimlerde hata tespiti daha hızlı ve kolaydır.
• Simülasyon Performansı: Alt devreler, simülasyon işlemlerinde daha iyi performans sağlar.

Alt Katman Nasıl Oluşturulur?

1. Alt Devreyi Tanımlama

Alt devre olarak tanımlanacak bölümün işlevini belirleyin. Örneğin, bir güç kaynağı veya amplifikatör devresi alt devre olarak kullanılabilir.

2. Subcircuit Tasarımı

Alt devre tasarımı şu adımları içerir:

• Şematik Tasarımı Oluşturma: Alt devrede kullanılacak bileşenleri yerleştirin ve bağlantılarını yapın.
• Bağlantı Portları Ekleyin: Alt devrenin giriş, çıkış ve güç bağlantılarını belirleyin.
• Alt Devreyi Kaydetme: Tasarımı tamamladıktan sonra belirli bir isimle kaydedin.

3. Subcircuit Kullanımı

Alt devreyi ana devrede şu şekilde kullanabilirsiniz:

• Alt Devreyi Yerleştirme: Kütüphaneden alt devreyi seçin ve tasarım alanına ekleyin.
• Bağlantıları Yapma: Alt devrenin giriş ve çıkış portlarını diğer bileşenlere bağlayın.
• Alt Devre Ayarları: Alt devrede kullanılan bileşenlerin değerlerini gerekirse düzenleyin.

Örnek Senaryo

Senaryo: Op-Amp Alt Devresi Oluşturma

1. Alt Devre Tanımı: Bir op-amp kullanarak bir sinyal kuvvetlendirici devresi oluşturun.
2. Şematik Tasarım:
   • Op-amp (örneğin: LM741)
   • İki direnç (R1 ve R2)
   • Güç bağlantıları (VCC ve GND)
3. Bağlantılar: R1 ve R2 ile geri besleme bağlantısını yapın ve giriş ile çıkış portlarını tanımlayın.
4. Kaydetme: Tasarımı "Amplifier_Subcircuit" adıyla kaydedin.

Alt Devreyi Ana Devreye Ekleme

1. Alt Devreyi Seçin: Kütüphaneden alt devreyi seçin ve tasarım alanına ekleyin.
2. Bağlantıları Yapın: Giriş portunu bir mikrofon sensörüne, çıkış portunu bir hoparlöre bağlayın.

Alt Devre Tasarımıyla İlgili İpuçları

• Bağlantı Portlarını Düzenli Kullanın: Giriş ve çıkış portlarını açık bir şekilde etiketleyin.
• Modülerlik: Alt devreleri belirli bir işlevi yerine getirecek şekilde tasarlayın.
• Simülasyon Testleri: Alt devreyi ana devreye bağlamadan önce bağımsız olarak simüle edin.

Sonuç

SUBCIRCUIT (Alt Katman) oluşturma, büyük ve karmaşık devre tasarımlarını daha yönetilebilir hale getirir. Bu yöntem, tasarımı düzenli tutar, simülasyonları hızlandırır ve hata oranını azaltır. Ayrıca, yeniden kullanılabilir alt devreler sayesinde tasarım süreci önemli ölçüde hızlanır.
